NIC (Network Interface Card)
Kartu jaringan atau Lan card dipasang pada setiap komputer yang akan dihubungkan ke suatu jaringan computer. Banyak jenis dan merk kartu jaringan yang tersedia di pasar, namun beberapa hal pokok yang perlu diketahui dari kartu jaringan yaitu type kartu ISA atau PCI dengan kecepatan 10 atau 10/100 Mbps, harus disesuaikan dengan tipe Ethernet HUB atau switching yang akan digunakan, jenis protocol dan jenis kabel yang didukungnya disamping itu juga mengesampingkan kwalitas produk. Komputer jenis terbaru tidak dilengkapi dengan slot ISA bahkan Network Interface umumnya merupakan Onboard system artinya sudah tersedia pada mainboard sehingga tidak perlu lagi dipasang Lan Card.

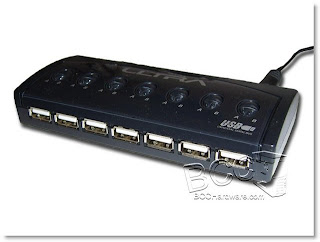

Hub atau Concentrator
Hub adalah perangkat jaringan yang terdiri dari banyak port untuk menghubungkan Node atau titik sehingga membentuk jaringan yang saling terhubung dalam topologi star. Jika jumlah port yang tersedia tidak cukup untuk menghubungkan semua komputer yang akan dihubungkan ke dalam satu jaringan dapat digunakan beberapa hub yang dihubungkan secara up-link.
Konektor UTP (RJ-45)
Untuk menghubungkan kabel UTP diperlukan konektor RJ-45 atau sejenis jack yang bentuknya mirip dengan jack kabel telepon namun memiliki lebih banyak lubang kabel. Konektor tersebut dipasang di kedua ujung kabel dengan peralatan Tang khusus UTP. Namun jika belum bisa memasangnya, Anda dapat meminta sekaligus pemasang-an pada saat membeli kabel UTP.
Kabel UTP
Ada beberapa jenis kabel yang digunakan dalam jaringan network, namun yang paling banyak di
pakai pada private network/Local Area Network saat ini adalah kabel UTP.
Bridge

Bridge digunakan untuk menghubungan antar jaringan yang mempunyai protokol yang sama. Hasil akhirnya adalah jaringan logis tunggal. Bridge juga dapat digunakan jaringan yang mempunyai media fisik yang berbeda. Contoh jaringan yang menggunakan fiber obtik dengan jaringan yang menggunakan coacial.
Bridge mempelajari alamat tujuan lalulintas yang melewatinya dan mengarahkan ke tujuan.


Juga digunakan untuk menyekat jaringan. Jika jaringan diperlambat dengan adanya lalulintas yang penuh maka jaringan dapat dibagi menjadi dua kesatuan yang lebih kecil.

Switch

Merupakan pengembangan dari konsep Bridge. Ada dua arsitektur dasar yang digunakan pada switch, yaitu cut-through dan store and forward. Switch cut-through mempunyai kelebihan di sisi kecepatan karena
ketika sebuah paket datang, switch hanya memperhatikan alamat tujuan sebelum diteruskan ke segmen tijuannya, sedangkan switch store and forward merupakan kebalikannya. Switch ini menerima dan memeriksa seluruh isi paket sebelum meneruskannya
ke tujuan dan untuk memeriksa satu paket merlukan waktu, tetapi proses ini memungkinkan switch mengetahui adanya kerusakan pada paket data dan mencegahnya agar tidak mengganggu jaringan.
Dengan Swith terdapat beberapa kelebihan karena semua segmen jaringan memiliki bandwidth 10 Mbps penuh. Tidak terbagi seperti share network pada penggunaan Hub.
Router
Router tidak mempunyai kemampuan untuk mempelajari, namun dapat menentukan path (alur) data antara dua jaringan yang paling eficien. Router beroperasi pada lapisan Network (lapisan ketiga OSI.). Router tidak mempedulikan topologi dan tingkat acces yang digunakan oleh jaringan. Karena ia beroperasi pada lapisan jaringan. Ia tidak dihalangi oleh media atau protokol komunikasi. Bridge mengetahui tujuan ahir paket data, Router hanya mengetahui dimana router berikutnya ditempatkan. Ia dapat digunakan untuk menghubungkan jaringan yang menggunakan protokol tingkat tinggi yang sama.
Jika paket data tiba pada router, ia menentukan rute yang terbaik bagi paket dengan mengadakan pengecekan pada tabel router. Ia hanya melihat hanya melihat paket yang dikirimkan kepadanya oleh router sebelumnya.
Gateway
Gateway dilengkapi dengan lapisan 6 atau 7 yang mendukung susunan protokol OSI. Ia adalah metode penyambungan jaringan ke jaringan dan jaringan ke host yang paling canggih. Gateway dapat digunakan untuk menghubungkan jaringan yang mempunyai arsitektur berbeda misalnya PC berdasarkan Novell dengan jaringan SNA atau Ethernet.
Modem
Satu-satunya saat modem tidak diperlukan adalah saat telephone tombol digunakan sebagai terminal. Semua saluran jaringan komputer lain memerlukan modem pada tiap ujungnya. Modem dirancang untuk beroperasi pada kecepatan tertentu biasanya 300, 1200, 2400, 4800 atau 96000 bit per detik dan seterusnya kecepatan modem menentukan kecepatan transmisi data.
ADSL adalah type modem untuk penggunaan accses internet kecepatan tinggi. Umumnya modem ADSL merupakan integrasi dari modem, firewall dan ethernet switch serta router dan mungkin juga dengan transiever. Modem ADSL bekerja pada frekwensi yang berbeda dengan frekwensi yang digunakan dalam percakapan telephon sehingga saluran telephon dapat digunakan untuk percapapan bersamaan dengan penggunaan transmisi data melelalui modem ADSL.
STP : Shielded Twisted Pair
STP semula dikembangkan oleh IBM sebagai media pengkabelan horisontal. Dibandingkan UTP, STP lebih tahan terhadap gangguan electromagnetic interfence (EMI)
Baca Juga
Coaxial
Kabel coaxial terdiri dari beberapa tipe, namun memiliki keseragaman desain. Di bagian tengah terdapat kabel tembaga tunggal yang dilindungi lapisan PVC (polyvinyl chloride). Lapisan tersebut dibungkus kabel serabut yang terbuat dari tembaga atau aluminium. Sebagai penutup kabel coaxial dilapisi jaket karet.
Tipe kabel coaxial secara umum adalah :
RG-59 : 75 ohm, untuk kabel TV
RG-58 : 50 ohm, untuk thin ehernet
RG-11 : 50 ohm, untuk thick Ethernet
Access Point

Access Point secara sederhana adalah hub bagi jaringan wireless baik itu diruangan, maupun di jaringan dalam kota. Tugas utama Access Point adalah untuk menyebarkan (broadcast) sinyal wireless yang terdeteksi komputer dan masuk kedalamnya. Untuk mengoneksikan ke Access Point dan join kejaringan wireless, komputer dan device harus dilengkapi dengan adapter jaringan wireless.
Fiber Optic

Serat optic adalah saluran transmisi yang terbuat dari kaca atau plastik yang digunakan untuk mentransmisikan sinyal cahaya dari suatu tempat ke tempat lain.
Struktur dasar Fiber Optik
· Core
· Cladding
· Coating/buffer
Tipe Fiber optic berdasarkan mode transmisi yang digunakan fiber optic terdiri dari :
· Multimode step index
· Single mode step index
· Multi mode graded index
Bluetooth
Bluetooth beroperasi pada frequency ISM (Industrial Scientific and Medical) 2.4 GHz. Dengan jangkauan sekitar 30 feet, mampu mengirim dan menerima data dengan kecepatan 725 kbps.
Bluetooth adalah suatu teknologi komunikasi wireless yang memanfaatkan frekuensi radio ISM 2.4 GHz untuk menghubungkan perangkat genggam secara terpisah (handphone, PDA, computer, printer, dan lain-lain) dengan jangkauan yang relatif pendek. Perangkat-perangkat genggam yang terpisah tersebut dapat saling bertukar informasi atau data dengan menggunakan Bluetooth.
Media Inframerah
Inframerah memiliki frekuensi yang jauh lebih tinggi dari pada gelombang radio, yaitu di atas 1014 Hz. Inframerah yang digunakan umumnya dinyatakan dalam panjang gelombang (biasanya dalam nanometer) bukan dalam frekuensi. Inframerah yang biasa digunakan adalah yang memiliki panjang gelombang 800 nm dan 1300nm. Keuntungan menggunakan inframerah dibandingkan dengan gelombang radio adalah tidak diperlukan regulasi yang sulit dalam penggunaannya. Untuk mereduksi efek noise pada sinyal infra merah, digunakan bandpass filter.
Device inframerah
Untuk aplikasi wireless LAN, mode operasional yang digunakan adalah untuk memodulasi intensitas output inframerah dari emitter dengan menggunakan sinyal yang termodulasi secara elektris. Variasi intensitas sinyal inframerah yang diterima oleh detektor kemudian dikonversi menjadi sinyal elektris yang ekuivalen. Mode operasi ini dikenal dengan Intensity Modulation with Direct Detection (IMDD).
Terrestrial Microwave
Pada teknik Terrestrial Microwave menggunakan transmitter dan receiver yang terdapat di bumi. Jaringan telepon antar kota yang biasanya menggunakan menara relay adalah salah satu contoh penggunaan gelombang micro jenis terrestrial.
Untuk mentransmisikan gelombang micro biasanya digunakan antenna parabola yang menghasilkan sinyal terpusat. Antenna parabola juga digunakan pada penerimanya. Pengaturan letak antenna parabola yang akan digunakan sebagai transmitter dan receiver pada teknik ini harus diperhatikan, mengingat sifat dari sinyal yang dipancarkan adalah terpusat dan bukan tersebar.
Terrestrial microwave memiliki bandwidth antara 1-10 Mbps dan biasanya beroperasi pada frekuensi antara 4-6 GHz dan 21-23 GHz.
Satellite
Salah satu implementasi komunikasi melalui satelit, selain untuk penyiaran televisi juga untuk keperluan komunikasi data perbankan (ATM). Teknologi yang dipakai dikenal menggunakan VSAT (Very Small Aperture Terminal).
Repeater
Secara defininya: repeater bekerja pada layer1 fisik jaringan, menguatkan signal dan mengirimkan dari satu repeater ke repeater lain. repeater tidak merubah informasi yang ditransmisikan dan repeater tidak dapat menyaring informasi. repeater hanya berfungsi membantu menguatkan sinyal yang melemah akibat jarak, sehingga signal dapat ditransmisikan ke jarak yang lebih jauh. Repeater beroperasi dengan menjalankan fungsi-fungsi:
  • Merestorasi signal
  • Mendeteksi Collision dan membangkitkan signal jam
  • Merestorasi preamble
  • Delay da pengecilan inter-packet Gap
  • Mengisolasi segment network yang error/tidak bekerja
  • Merestorasi Signal


PCMCIA
Arti istilah Personal Computer Memory Card International Association dianggap berkaitan erat dengan pengertian berikut
Disingkat dengan PCMCIA. Kartu seukuran kartu kredit yang digunakan sebagai interface dalam mendukung kinerja komputer. Misalnya berfungsi sebagai modem, wireless card, dll. Umumunya PCMCIA Card ini digunakan pada notebook.
PCI (kependekan dari bahasa Inggris: Peripheral Component Interconnect) adalah bus yang didesain untuk menangani beberapa perangkat keras. PCI juga adalah suatu bandwidth tinggi yang populer, prosesor independent bus itu dapat berfungsi sebagai bus mezzenine atau bus periferal[1]. Standar bus PCI ini dikembangkan oleh konsorsium PCI Special Interest Group yang dibentuk oleh Intel Corporation dan beberapa perusahaan lainnya, pada tahun 1992. Tujuan dibentuknya bus ini adalah untuk menggantikan Bus ISA/EISA yang sebelumnya digunakan dalam komputer IBM PC atau kompatibelnya.
BTS
BTS adalah kependekan dari Base Transceiver Station. Terminologi ini termasuk baru dan mulai populer di era booming seluler saat ini. BTS berfungsi menjembatani perangkat komunikasi pengguna dengan jaringan menuju jaringan lain. Satu cakupan pancaran BTS dapat disebut Cell. Komunikasi seluler adalah komunikasi modern yang mendukung mobilitas yang tinggi. Dari beberapa BTS kemudian dikontrol oleh satu Base Station Controller (BSC) yang terhubungkan dengan koneksi microwave ataupun serat optik.
Antena Wajan Bolic
  • Untuk meningkatkan jarak jangkauan wireless LAN diperlukan antena eksternal dengan gain yang lebih tinggi dari antenna standard
  • Antena eksternal High Gain harganya relative mahal
  • Banyak barang-barang yang sering dijumpai dalam kehidupan sehari-hari yang dapat digunakan untuk membuat antenna High Gain dengan cara mudah dan biaya ringan

Karena berasal dari wajan maka kesempurnaannya tidak sebanding dg antenna parabolic yg sesungguhnya. Dalam workshop akan dibuat Antena WajanBolic dengan N Connector dan Pigtail dengan pertimbangan . Karena berupa solid dish maka pengaruh angin cukup besar sehingga memerlukan mounting ke tower yang cukup kuat.

SUMBER : anyagoblogspotcom/2010/04/alat-alat-pendukung-jaringan.html
